F70型呋喃樹脂是一種用酸固化的冷硬呋喃樹脂,分為酚醛呋喃樹脂和脲醛呋喃樹脂，用這種粘結(jié)劑的型砂制成的型芯，在呋喃樹脂加入量較少的情況下，有較高的強(qiáng)度，發(fā)氣量也低，因此F70型樹脂被推薦用于單件、小批、多品種黑色金屬鑄造上作型砂粘結(jié)劑。

F70型樹脂除了具備冷硬呋喃樹脂的特點(diǎn)外,與一般呋喃樹脂相比,它們還具有粘度小、粘結(jié)強(qiáng)度高、刺激性氣味較小的優(yōu)點(diǎn)。經(jīng)國內(nèi)許多工廠試用,反映良好,證明樹脂質(zhì)量優(yōu)良,性能穩(wěn)定。

一、F70型樹脂質(zhì)量指標(biāo):

外觀:棕褐色(或棕黃色)的半透明油狀液體

比重:1.2左右

粘度(20℃):20~200厘泊(實(shí)際控制<150厘泊)

PH:5.5~6.5

游離甲醛:<1.5%(一般<1%)

固體含量:45%左右

存放期:一年

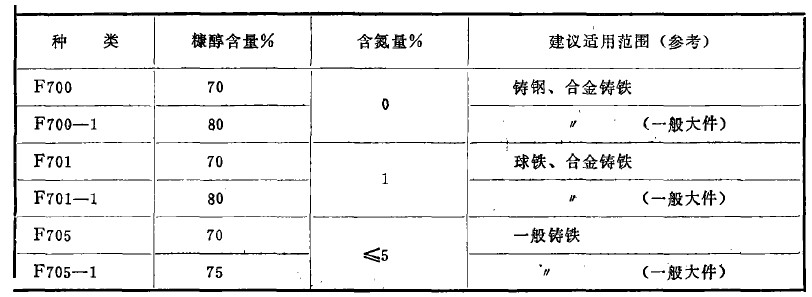

二、種類和建議適用范圍:

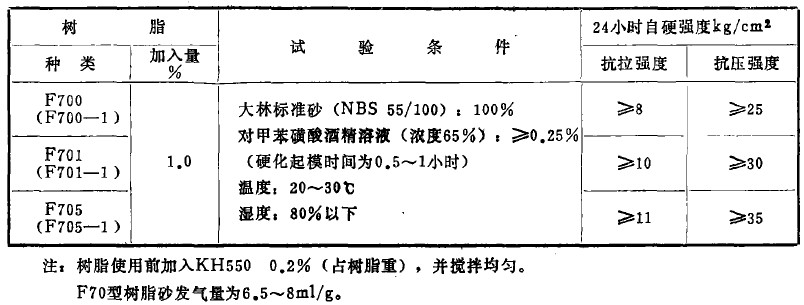

三、F70型樹脂砂的比強(qiáng)度:

四、使用說明:

硅烷偶聯(lián)劑的加入量:硅烷是使用單位在使用前加入并攪拌均勻,慕加入量是:KH₅₅₀   0.2%(占樹脂重)或KH₅₆₀ 0.3%(占樹脂重)。含硅烷的F70型樹脂使用期為一個(gè)星期左右較好,時(shí)間長了,偶聯(lián)效果損失大。F70型呋喃樹脂的加入量:約占砂重的1~2.0%,根據(jù)原砂的種類和性狀不同而異,加入量是原砂的細(xì)度和所需要的型芯強(qiáng)度的函數(shù)。堿性原砂不適用。

催化劑的比例：采用有機(jī)磺酸作催化劑。建議氣溫>15~20℃時(shí)使用對(duì)甲苯磺酸(濃度65%)；氣溫<15~20℃時(shí)使用苯磺酸(濃度80%)。溶劑可用酒精或水,但一般情況下使用酒精作溶劑,加入量根據(jù)氣溫高低和型芯的種類不同來決定,一般加入量占砂重的0.25一1.0%。呋喃樹脂砂的可使用時(shí)間從幾分鐘到1小時(shí)。以起模時(shí)間為0.5~1小時(shí)的型芯強(qiáng)度較好(F705呋喃樹脂砂起模時(shí)間長一些,強(qiáng)度更高)。

混砂操作規(guī)程:以間歇式混砂機(jī)為例,原砂中加入催化劑后混1分鐘,然后加入樹脂混40一60秒就行了。

緊實(shí)操作規(guī)程:將F70型呋喃樹脂砂在可使用時(shí)間內(nèi)放入芯盒中。雖然F70型呋喃樹脂砂流動(dòng)性好,但還必須用手按實(shí)、搗實(shí)或震實(shí),以保證澆入鑄型的金屬液滲入砂層較少。

五、安全衛(wèi)生措施:

F70型呋喃樹脂,使用時(shí)要注意不能吸入,要遠(yuǎn)離食物,防止濺入眼睛和濺上皮膚。操作時(shí)要戴橡皮手套,以免直接接觸,如果偶爾碰到皮膚,應(yīng)用肥龜和水洗去,但不要求特別謹(jǐn)慎小心。

沒有固化的呋喃樹脂砂護(hù)在安全操作方面和液態(tài)樹脂一樣對(duì)待。

工作場(chǎng)地必須要有良好的通風(fēng)設(shè)施,混砂機(jī)上方要有抽風(fēng)裝置，以減輕刺激性氣味。

不要將F70型呋喃樹脂和有機(jī)磺酸溶液直接混合在一起，不然會(huì)由于發(fā)生劇烈的放熱反應(yīng),引起混合物的沸騰。

六、儲(chǔ)存和包裝:

建議F70型呋喃樹脂不要放在太陽下暴曬，或靠近熱源處,以室溫下密閉儲(chǔ)存為較好。F70型呋喃樹脂裝在鐵桶中,每桶樹脂凈重230公斤,鐵桶退回。對(duì)于需要量比較少門單位,也可以采用其它形式包裝(分20公斤、100公斤鐵桶包裝),以滿足用戶需要。
