Y7163-10-102磨齒機連接床身，HT200，輪廓尺寸1275mm×680mm×620mm，箱體型鑄件，內腔有7個芯子。主要壁厚20mm，較大壁厚55mm，鑄件重1300kg，呋喃樹脂砂型芯。原工藝采用上、下2層引入鐵液的階梯形澆注系統，澆注時間58s，在上平面的2個底腳板加工面上放置4個直徑80mm的頂冒口。投產后，澆注時常有嗆火現象，引起上平面氣孔，有時冒口底部還產生氣縮孔，廢品率達50%。下面介紹根據呋喃樹脂砂發氣量大，發氣速度快的特點，采用底注開放式澆注系統，運用大孔出流理論設計澆注系統截面積，適當延長澆注時間，克服鑄件缺陷的設計過程。

4.2.1工藝方案的確定

4.2.1.1呋喃樹脂砂發氣量和發氣速度

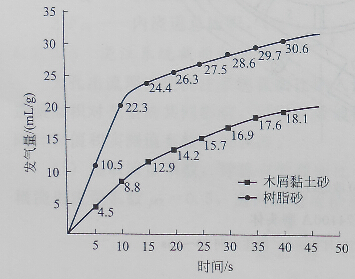

呋喃樹脂砂與黏土砂相比，發氣量大，發氣速度快。圖4-7是生產條件下，在SFQ型造型材料發氣性測定儀上作的3組呋喃樹脂砂與木屑黏土砂發氣量的平均值。呋喃樹脂砂發氣速度比木屑黏土砂的發氣速度快，較高時單位時間內的發氣量是木屑黏土砂的2.5(22.3/8.8)倍。因此，在鐵液充型過程中，如何使呋喃樹脂砂芯產生的氣體通過砂芯排氣道或通過型腔的排氣系統順利排出是獲得健全鑄件的關鍵。

4.2.1.2采用底注開放式澆注系統

對于高度尺寸較大的床身鑄件，由于型芯多，型芯排氣自下而上比較順暢，采用底注開放式多個內澆道引入，鐵液上升加熱型芯與排氣方向相一致，可以防止鑄件產生嗆火及上平面的氣孔。

4.2.1.3延緩澆注，適當延長澆注時間

采用較慢的澆注速度，控制型腔鐵液上升速度，便于型芯內的氣體排出。但要注意小的液面上升速度會使流頭溫度損失過大，不利于充型和渣、氣的分離，所以要適當提高澆注溫度。根據生產經驗，鐵液出爐溫度在1460～1500℃，澆注溫度在1350～1390℃。推薦型腔鐵液液面上升的較小的很限速度8mm／s。

4.2.1.4提高型芯的排氣能力

提高呋喃樹脂砂芯排氣通道的順暢性，適當提高型芯涂料的厚度和致密性。上箱鑄型開設16個30mm×15mm的排氣道，面積72cm²；2個480mm的明冒口，面積100cm²，排氣道的總面積為172cm²。
