呋喃樹脂自硬砂造型具有型芯強度高、尺寸精度高、潰散性好及舊砂回用率高等優點，在鑄鋼件造型工藝中應用較為廣泛，廣西柳工集團有限公司等企業主要采用呋喃樹脂砂工藝生產鑄鋼件，取得了較好效果。但用呋喃樹脂砂生產不銹鋼鑄件時，因澆注溫度高于普通鑄鋼件，將使呋喃樹脂砂的發氣量進一步加大，如未通過合理措施排出氣體，將導致不銹鋼鑄件產生氣孔等缺陷。為此結合實際生產情況，對采用呋喃樹脂砂生產不銹鋼鋼頂鑄件進行了工藝實踐，取得了較好效果。

1型砂控制

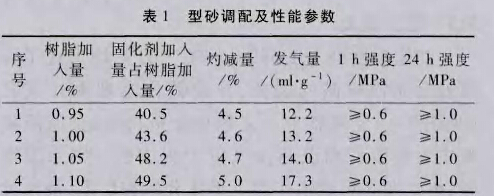

某公司一直采用呋喃樹脂砂批量生產鑄鐵件，回收的舊砂性能參數為：粒度40~70日所占質量百分比為85.0%~90.0%；灼減量為3.8%~4.5%；粉塵量不大于1.0%；發氣量為17.0~19.0ml/g?？紤]到舊砂回收比率高將導致發氣量大，而全新砂調配的型砂硬化時間長，生產效率不高等實際情況，在原舊砂的基礎上添加50.0%新砂對型砂進行調配。其中，新砂Si0，不小于98.0%，粒度為40~70目，通過調整無氮樹脂加入量和固化劑加入量后檢測其性能，結果如表1所示。

由表l可知，樹脂加入量在0.95%~1.05%之間，固化劑加入量為樹脂加入量的40.0%~50.0%時，型砂發氣量在12.0~14.0ml/g之間，發氣量控制良好。而樹脂加入量在1.10%，固化劑加入量為樹脂加入量的49.5%時，型砂的發氣量和舊砂相差不大。因此，對型砂的性能參數設定為：新砂加入量50.0%，粒度40—70目，無氮樹脂加入量0.95%~1.05%．固化劑加入量為樹脂的40.0%~50.0%，粉塵量不大于1.0%，灼減量不大于5.0%。

2鑄造工藝設計及優化

ZG230鋼頂?shù)牟馁|(zhì)為ZG20Cr13，是一種典型的馬氏體不銹鋼，鑄件加工后要求各部位磁粉探傷不得有任何缺陷，且不允許采用焊修工藝來保證其質量。結合實際情況，在鑄造工藝沒計過程中綜合考慮了以下幾個方面：①燃燒室及冷卻腔為重要部位，將其朝下易保證該部位質量；②底注可保證充型過程平穩，防止鋼液二次氧化的效果較好；③鑄件重約25kg，采用1模2件和保溫冒口以提高出品率；③采用封閉一開放式澆注系統可避免產生沖刷現象和減少氧化渣量；⑤燃燒室處壁厚較薄，在高溫作用下，底部放置冷鐵易造成雞爪紋、裂紋等缺陷，容易導致加工余量不足，故將冷鐵放置在鑄件側面，位于兩冒口中間位置。

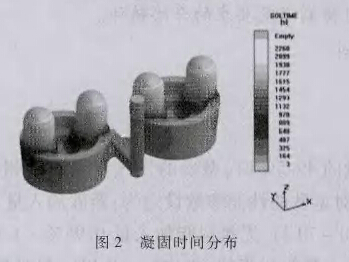

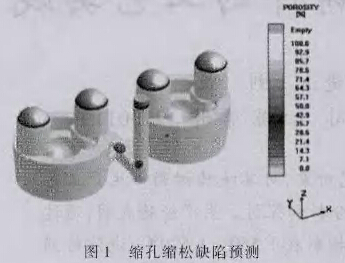

采用MAGMA軟件對其凝固過程進行模擬分析，結果表明，鑄件部位出現縮孔縮松缺陷的傾向較小，縮孔缺陷主要集中在澆道和冒口中，如圖1所示；鑄件基本遵循如圖2所示的“冷鐵部位一冒口下部區域一冒口”的凝固順序。

3鑄造缺陷及分析

3.1噴濺現象

澆注溫度高于l590℃的工藝方案均出現了冒口處金屬液噴濺的現象，導致鑄件出現大片氣孔（見圖3）。經對整個工藝過程分析得知，金屬液噴濺主要是鑄型和泥芯發氣量大造成的。鋼水溫度高，樹脂在高溫鋼水作用下迅速分解和燒損，澆注過程發氣量大，凝固時氣體溶解度下降，體積迅速嘭脹。而冒口處溫度較高且凝固較晚，在其他部位凝固時，氣體從低溫處往高溫處浮出使得冒口下面氣壓急劇增大，較終導致氣孔較大。在保證澆注時間的前提下，將澆注溫度控制在1550N1570℃范圍內消除了金屬液噴濺的現象。

3.2冷卻腔兩側氣孔

在澆注溫度低于1540℃的工藝方案中，鑄件解剖后發現冷卻腔兩側處滯留了大量氣孔（見圖4）。分析認為該氣孔主要為侵入性氣孔，形成的主要原因與澆注溫度和鑄件結構特點有關，澆注溫度過低時，凝固時間短，金屬液中的氣體來不及上浮而滯留在鑄件底部；此外，冷卻腔外壁出現氣孔處是由于其結構為彎曲形狀，該處的垂直上部為鑄型內壁，對氣體的上浮有一定阻礙作用。通過適當提高澆注溫度和縮短澆注時間，將澆注溫度控制在1550~1570℃范圍內，消除了冷卻腔兩側氣孔缺陷。

3.3支撐面頂部氣孔

在澆注時間很過20s的工藝方案中，鑄件支撐面頂部易出現氣孔缺陷（見圖5）。經分析，該缺陷與澆注時間過長有關，因樹脂采用有機粘結劑，在澆注后發氣量較大，并且在短期內達到峰值，當鑄型大量發氣時，鋼水未能建立足夠的靜壓力防止氣體的侵入。此外，澆注后樹脂的分解會產生一定熱量，砂型的散熱性差，凝固過程中的溫度梯度小，形成順序凝固相對困難，在未完全實現順序凝固條件下，氣體難以完全上浮至頂部或冒口中，一旦滯留位置不在加丁余量范同，加工后就容易出現氣孔缺陷。通過將澆注時間控制在11~15s內，有效消除了頂部的氣孔缺陷。

4生產過程控制要點

因鑄件質量技術要求較高，整個過程需嚴格控制才能保證其質量，結合上述鑄造缺陷及多次試驗研究，對呋喃樹脂砂生產不銹鋼鋼頂鑄件的生產控制要點進行了總結和分析。

(1)遵循“低溫快澆”原則。由于樹脂采用有機粘結劑，澆注后發氣量大，降低澆注溫度可減少發氣總量。通過快澆工藝使鋼水快速充滿型腔，在鑄型大量發氣時，鋼水已經建立足夠的靜壓力可減少氣體的侵入；

(2)芯子埋排氣繩、上箱扎氣孔并留出通道引出砂芯的氣，整個過程中，砂芯基本被鋼液完全包覆，遇高溫發氣后，如沒有合理排出氣體將導致鑄件產生氣孔缺陷；

(3)澆注時及時引火，降低型腔內氣壓。當界面壓力很過金屬靜壓時，氣體通過擴散侵入金屬液．及時引火可有效降低型腔內氣壓；

(4)起模后2h刷鋯英粉醇基涂料4—5遍。樹脂砂高溫潰散性好，對涂料的涂刷質量要求高，涂刷層不致密或涂料附著力不強易造成沖砂或粘砂缺陷。刷涂4~5遍保證一定厚度涂料層可減少因樹脂分解產生的氣體侵入到金屬液中；

(5)冷鐵使用前進行拋丸處理。使用鋯英粉醇基涂料時，冷鐵部位不易點燃，很易在冷鐵部位生成表面氣孔；

(6)冒口切割采用電焊條切割或砂輪片切割，因鉻含量較高而導致熔點較高，采用普通的氣割冒口難以進行；

(7)落砂溫度控制在200℃以下。馬氏體不銹鋼在冷卻過程中伴隨著相變的發生，鑄件冷卻至200℃左右時，大部分馬氏體相變基本完成，此后的冷卻過程因體積收縮或相變體積膨脹造成的殘余應力變化很小，可減輕鑄件變形。

5結論

(1)在原舊砂基礎上將型砂工藝參數控制為：新砂加入量50,0%．粒度40~70目；無氮呋喃樹脂加入量0.95%~1.05%；固化劑加入量為樹脂的40.0%~50.0%；粉塵量不大于1.0%；灼減量不大于5.0%，可滿足不銹鋼鑄件生產的要求，

(2)鑄件的較佳澆注溫度為1550-1570℃。澆注溫度過高時易出現金屬液噴濺現象，導致鑄件出現大片氣孔和縮孔縮松缺陷，澆注溫度過低時，鑄件的冷卻腔兩側處易出現氣孔缺陷。

(3)澆注時間很過20s時，易在鑄件支撐面頂部出現氣孔缺陷，將澆注時間控制在11~15s范圍內，頂部的氣孔缺陷基本能夠消除。
